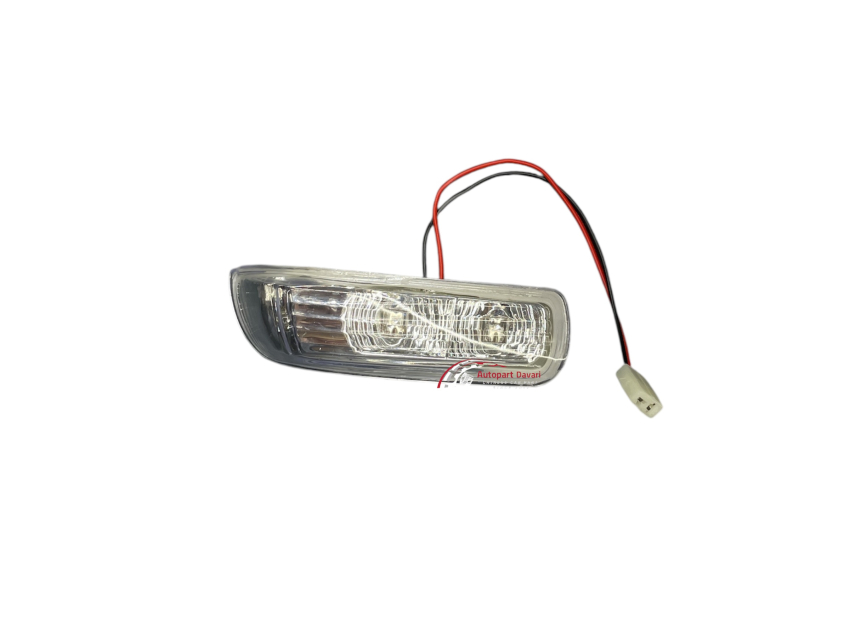

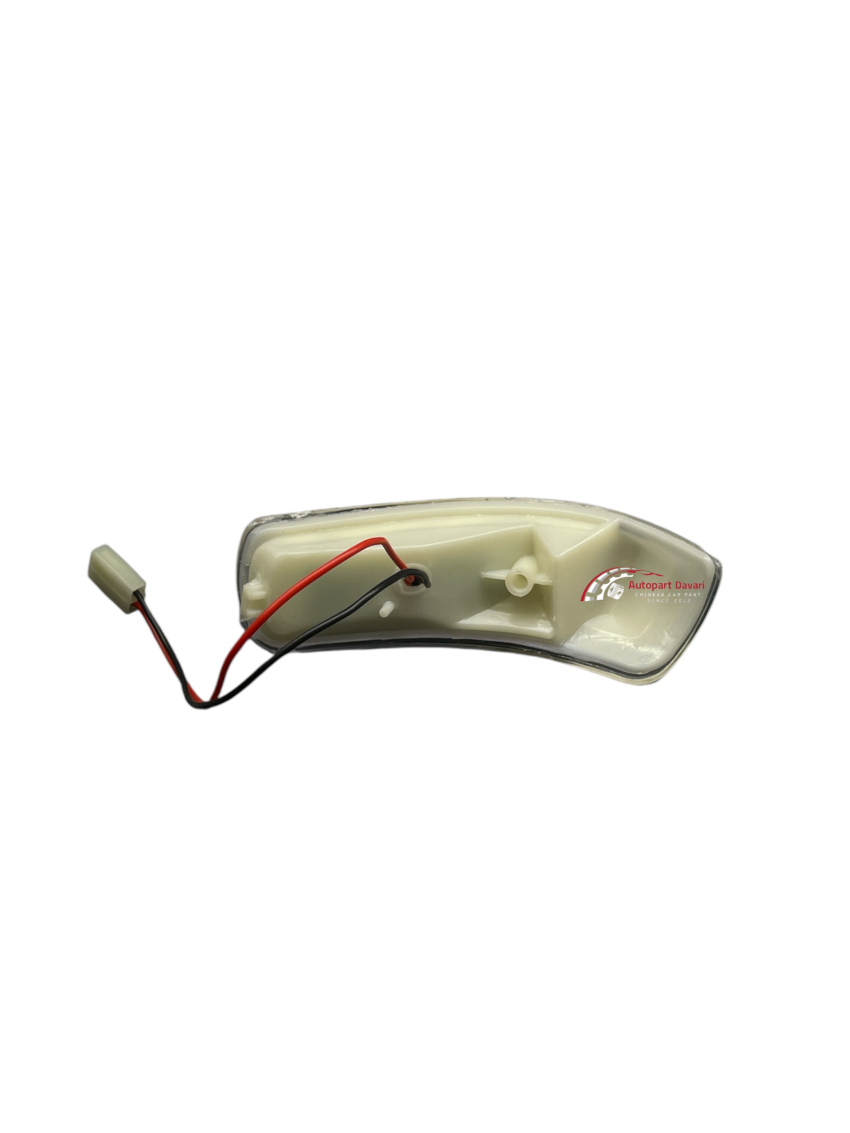

برای **راهنما روی آینه راست جیلی EC7**، اطلاعات فنی و راهنمای تعویض را به صورت کامل ارائه میکنم:
1. مشخصات فنی:
– **نوع چراغ**: LED (غیرقابل تعویض جداگانه)
– **کد اورجینال**: EC7-MIR-R-TURN
– **رنگ لنز**: کهربایی
– **ولتاژ کاری**: 12V DC
– **توان**: 3W
– **اتصالات**: کانکتور 2-Pin
2. علائم خرابی:
– **عدم کارکرد** چراغ راهنما
– **سوسو زدن** غیرعادی
– **خطای سیستم** روی صفحه کیلومتر (پیام “Bulb Fault”)
– **آب رفتگی** داخل محفظه
3. مراحل تعویض:
1. **باز کردن پوسته آینه**:
– آینه را به صورت دستی به سمت بالا بچرخانید
– با ابزار پلاستیکی، کلیپسهای پشت آینه را آزاد کنید
2. **دسترسی به ماژول چراغ**:
– باز کردن 2 پیچ T10
– جدا کردن کانکتور برق
3. **نصب ماژول جدید**:
– اتصال کانکتور
– بستن پیچها با گشتاور 1.5Nm
– snap کردن پوسته آینه
4. برندهای پیشنهادی:
| برند | قیمت (تومان) | گارانتی |
|——|————-|———|
| **اورجینال جیلی** | 4.5-6M | 2 سال |
| **HELLA** | 3.5-5M | 1 سال |
| **ایرانی** | 1.8-2.5M | 6 ماه |
5. ابزار مورد نیاز:
– پیچگوشتی ستارهای T10
– ابزار جداکننده پلاستیکی
– مولتیمتر برای تست مدار
6. نکات فنی:
– **تست مدار** قبل از تعویض:
– ولتاژ ورودی باید 12V باشد
– مقاومت ماژول سالم: ≈40Ω
– **ترتیب مونتاژ**:
1. ابتدا کانکتور را وصل کنید
2. سپس پیچها را ببندید
7. هشدارها:
**این موارد را رعایت کنید**:
– فشار مستقیم به آینه الکتریکی وارد نکنید
– از چسب برای نصب استفاده ننمایید
– سیستم تنظیم آینه را از برق جدا کنید
**پس از تعویض**:
– تست عملکرد آینه الکتریکی
– کالیبره کردن موقعیت آینه
اتوپارت داوری سعی نموده قطعه با کیفیت و مورد تایید کارخانه سازنده خودرو را برای مصرف کننده گرامی با قیمت مناسب فراهم نماید.
